Тази напълно автоматична PCB QR код / DataMatrix лазерна машина за маркиране е висока - прецизна лазерна обработка система, проектирана специално за печатни платки (PCBs). Той дава възможност за маркиране на проследяване на 1D/2D баркодове, символи и графики на PCB повърхности. Снабден с позициониране на зрението, динамично маркиране, онлайн проверка и възможности за управление на данни, той безпроблемно се интегрира с производствените линии на SMT за напълно автоматизирани производствени процеси, отговарящи на строгите изисквания за проследяване на индустрията на електрониката.

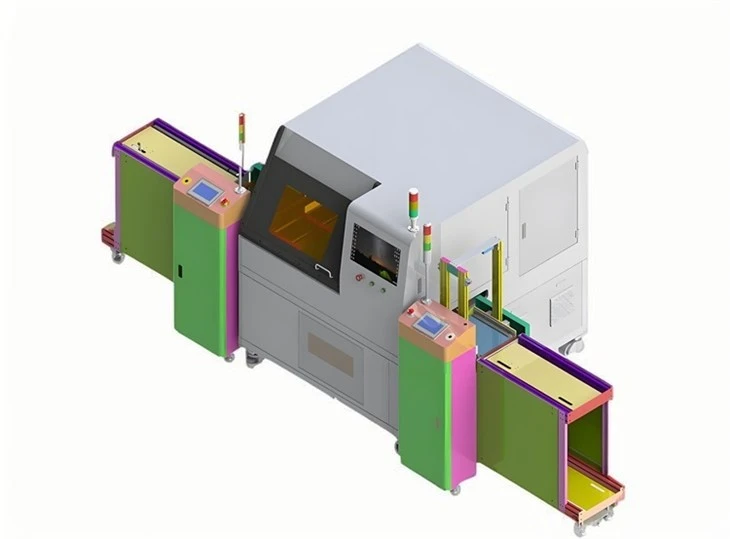

PCB QR Code Laser Marker with SMT Integration

Засилване на ефективността. Намалете грешките. Осигурете спазване

Ultra - висока точност

◎ ± 0.1 мм позициониране на зрението:Автоматичното подравняване чрез висока - Pixel CCD камера гарантира точността на маркиране на точката, дори при сложни PCB форми.

Безпроблемна интеграция на SMT

◎ Съвместимост на системата MES: Real - данни за времето Качете за пълна проследяване.
◎ dual - head/flip - конфигурация на дъската: Единична или двойна - е странична маркировка в един пропуск - не се изисква ръчно прелистване.

Светкавица - бързо изпълнение

◎ Скорост на маркиране 1200 мм/s: Идеален за високо - обемни smt линии - без забавяне, без затруднения.

Бъдеще - Доказване на вашата продукция

◎ 20+ символи на баркод: Поддържа матрица на данни, QR код, код128 и други.
◎ Адаптивен към 50-460 мм PCB: От малки компоненти до големи дъски - Една машина обработва всички.

Акценти на структурен дизайн

Gantry - Тип структура на рамката гарантира твърдост с ± 0,02 мм повторна точност на позициониране
Система за синхронна задвижване на колана с прецизни ръководства за стабилна висока работа - скорост
Интелигентна система за фокусиране и автоматична настройка на ширината на песни<3-minute changeover
Налични конфигурации: Двойна лазерна глава или флип - система за дъска за единична/двойна - е странична маркировка

Сценарии на кандидатстване

Подходящ за вграждане или офлайн маркиране на всички видове PCB

Производство на печатни платки:

Кодове за проследяване, номера на производствените партиди и лога на производителя на PCB.

Електронни компоненти:

Системи за проследяване на QR код за ICS и CHIP носители.

Автомобилна електроника:

Постоянна идентификация и проследяване на качеството за автомобилни PCBs-.

Комуникационни устройства:

Висока - Прецизна маркировка за 5G модули и PCB на базовата станция.

Технически параметри

Лазерен параметър	Лазерен източник	Фибри, CO2, UV
	Лазерна дължина на вълната	1064nm, 9.3um, 355nm
	Средна изходна мощност	20W,10W,5W
Производителност на обработката	Възможност за обработка	Структура на обръщане за двойно - е странична маркировка
	Обхват на обработката на размера	350 мм × 350 мм (незадължително 460 × 540 мм)
	Повтаряща се точност на позициониране	± 0,3 мм
	Минимална ширина на линията	По -малко или равно на 0,1 мм
	Минимална височина на характера	По -малко или равно на 0,3 мм
Основна конфигурация	Електрическа работна платформа	Серво двигател задвижва прецизния линеен модул и механизмът на обръщане
	Система за позициониране	OFF - ос наклонена - заснема CCD камера
	Система за управление на машината	Индустриален компютър
	Спомагателна система за управление	Mitsubishi plc
	Външно спомагателно устройство	Отрицателно засмукване на налягане прах - система за извличане
Изисквания към околната среда	Напрежение с номинално захранване	220V
	Честота	50/60Hz
	Общ инсталиран капацитет	3KVA
	Фазов номер	2
	Температура на околната среда	15-30 градуса
	Околна влажност	﹤50％
	Размер на машината	1000mm × 1740mm × 1500mm
